供应单色油盆移印机

可印颜色数量

1色

标准钢板尺寸(mm)

150×100

钢板最大尺寸(mm)

150×300

最大印刷直径(mm)

Φ125

最大印刷宽度(mm)

275

印刷胶头最大行程(mm)

80

印刷胶头可调角度

360°

工作台可调角度

5°

工件最大高度(mm)

240

印刷胶头印刷压力(6bar时)

1832N

最快印刷速度(次/小时)

1800

压缩空气压力(bar)

5~7

压缩空气消耗量(L/循环)

1.32

自由空气消耗量(L/循环)

9.24

使用电源电压

单相AC 220V±10%

耗电量

60W

噪 声

?76dB

机器尺寸: L×W×H(cm)

86×50×135

机器重量(kg)

113

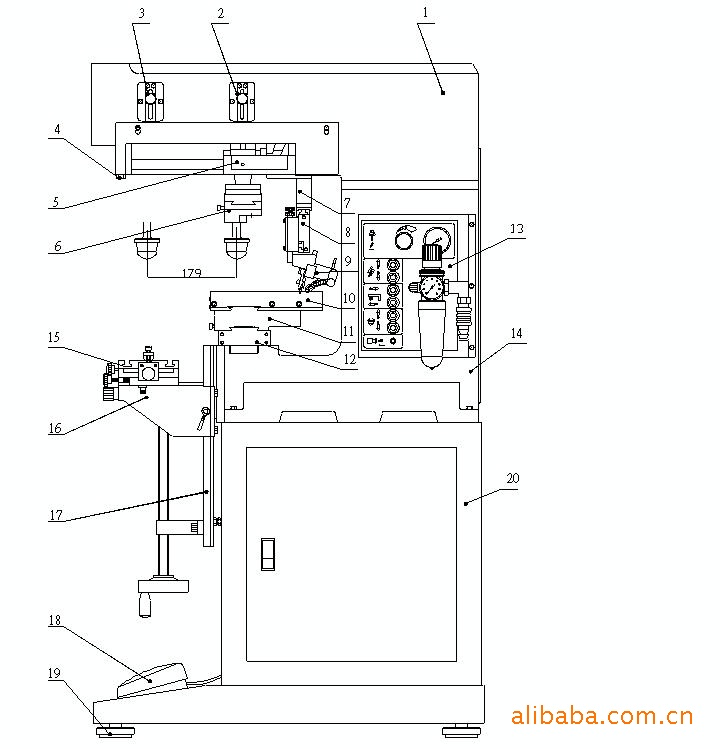

序号

名 称

作 用

1

机顶

与机身共同支撑机胆运动

2

胶头后位行程调节旋钮

上下移动该旋钮可调节胶头在后位时行程

3

胶头前位行程调节旋钮

上下移动该旋钮可调节胶头在前位时行程

4

导边锁帽

固定机胆导边

5

机胆

带动胶头和刀架前后运动,支承胶头和刀架上下运动

6

胶头组合

实现印制图文的组件☆

7

刀架横担座

刀架上下运动气缸和刀架组合的连接件

8

刀架横担

供调整及固定刀架组合

9

刀架组合

向钢板上油墨及刮油墨☆

10

油盆组合

安放钢板及存放油墨☆

11

油盆垫块

固定油盆

12

油盆X线条

供油盆在X向移动定位

13

气制面板

安放气制调节件及滤水器☆

14

机身

零部件的安装主体

15

工作台

安装工件或附加设备

16

工作台底座

支撑及安装工作台☆

17

工作台线条板

供工作台底座上下移动选定位置

18

脚踏开关

用脚控制机器的启停

19

组合脚垫

调整机器水平及固定机器等作用(客户自行安装)

20

机架

安装机身?工作台等

21

控制面板

安装控制按钮及显示装置☆

22

侧挡板

安全挡板

23

工作台底座锁位

松开或锁定工作台底座

24

工作台底座升降轮

升降工作台配合工件高低要求

25

工作台Y线条锁位

松开或锁定工作台Y线条

26

电控箱

安装电控器件☆

27

刮刀收刀调节旋钮

调节刮刀的收刀位置
